计算几何阅读笔记

第一章导言

1.1凸包的例子

根据特性：所有点都在凸包任意边的右侧，O(n^2)

改进：上凸包和下凸包两次构建，根据X轴方向按顺序遍历 O(nlogn)

1.2退化及鲁棒性

算法建立过程的三个阶段

最初阶段，忽略一些退化情况，建立总体处理思路
第二阶段，对最初阶段设计的算法进行调整以处理退化情况/对问题的几何性质重新分析，将特例集成到一般情况中
最后阶段，具体的实现，逐一实现基本操作

注意鲁棒性，主要关注浮点计算带来的误差

第二章专题图叠合

2.1线段求交

遍历判断，O(n^2)

通过投影，排除不可能相交的线段，即按y轴平面扫描算法，将端点和交点作为事件点，更新状态结构后判断新引入线段与左右线段是否相交

算法考虑点：

上端点，交点，下断点事件的处理

水平线段的处理（重写比较大小函数）

状态结构的实现（平衡二分查找树）

特殊情况：多线段交于一点

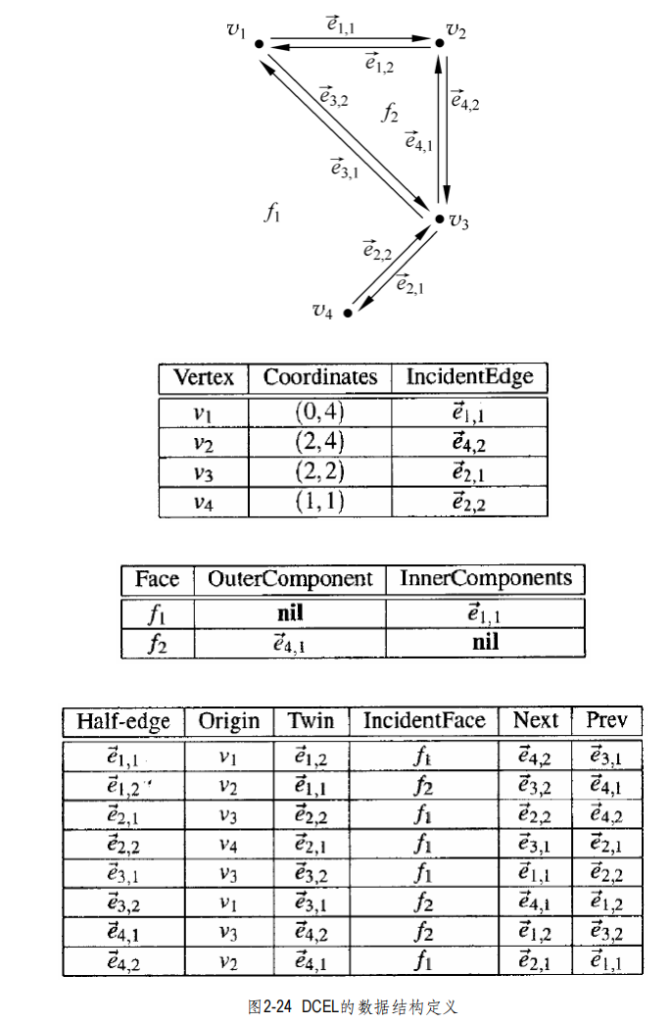

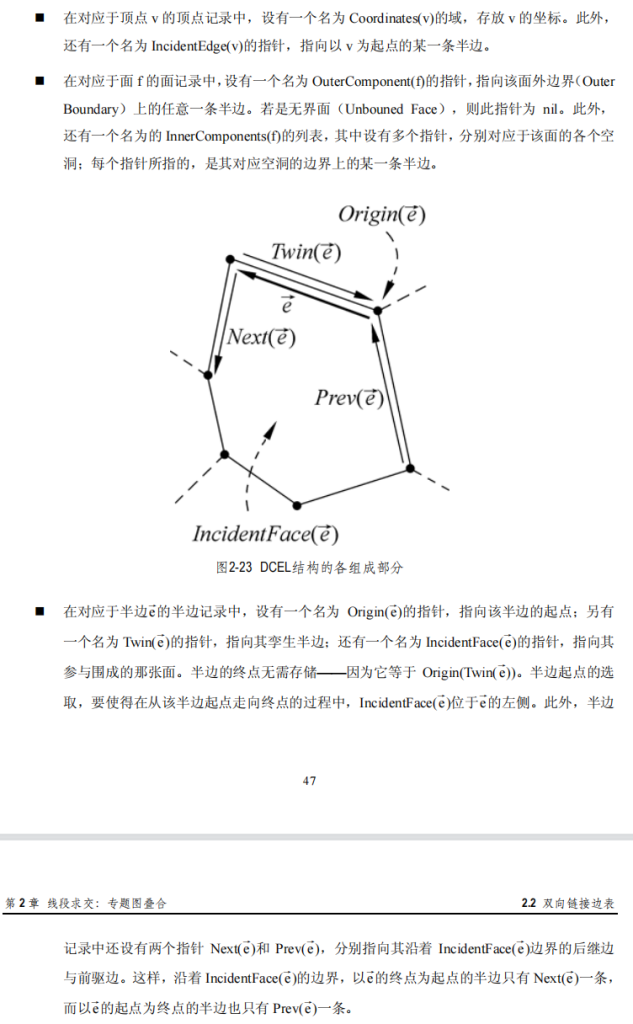

2.2双向链接边表

子区域划分的表示方法，首先一种简单的表示方法，即双向链接边表，能实现：围绕某张面（多边形）遍历一周，在指定一条公共边之后，通过与其相邻一侧的面，找到另一侧的那张面；在给定一个顶点之后，（依次）枚举出与之关联的所有边。

对任一子区域的划分，与之对应的双向链接边表为其中的每张面，每条边和每个顶点都设置了一个记录，不仅存有几何、拓扑信息，还有一些附加信息（属性信息）。

孪生半边，将一条边拆为两个半边，半边具有方向，这样，任意一条半边都有唯一的后继半边，前驱半边，半边围成的面一定在其左侧（逆时针遍历）。

但是在有空洞的情况下，按逆时针遍历，面却在右侧。所以定义空洞按顺时针遍历。

2.3计算子区域划分的叠合

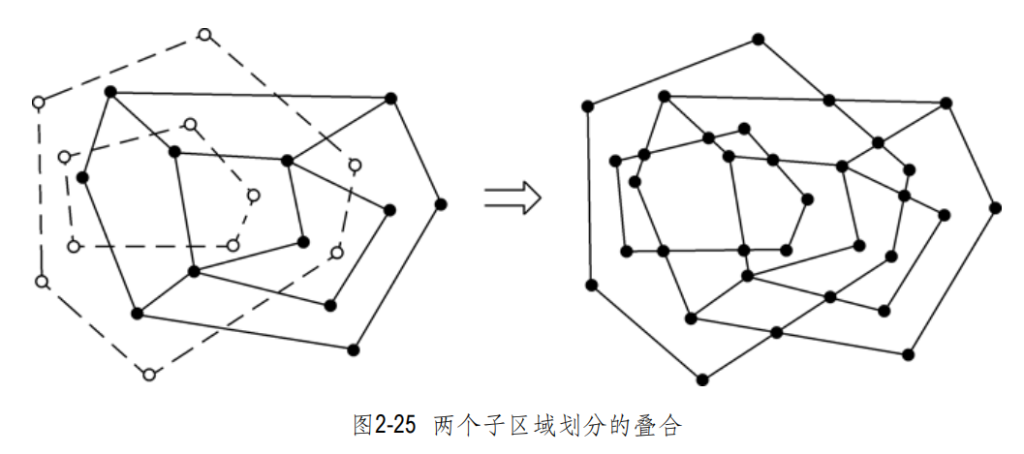

所谓叠合，就是由来自S1和S2的边共同在平面上导出的一个子区域划分。我的理解就是求出所有交点，更新所有边（旧边可能被分成多个新边）以及对应的双向链接边表。

分析一下可以知道，旧子区域划分中的一部分边是没有相交的，这些未受影响的半边记录可以继续沿用。而相交的半边信息需要更新。因此应将S1，S2对应的两个双向链接边表复制到一个新的双向链接边表中，计算交点，将相关部分链接。除此之外，新增面的计算显然更加复杂。

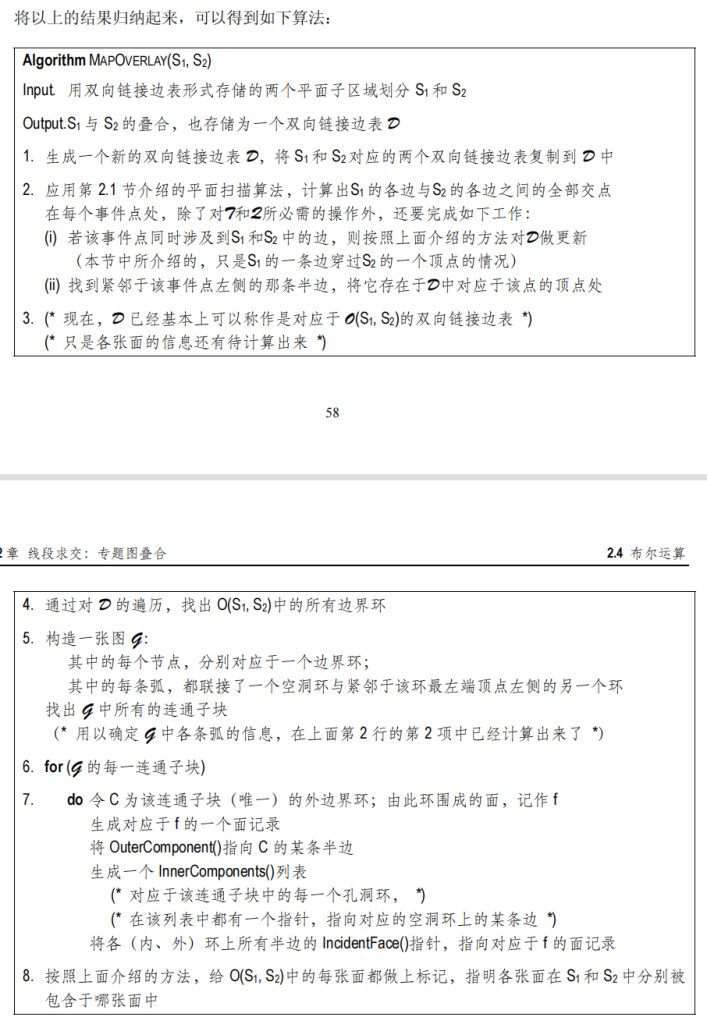

算法实现需要 1存放事件点的事件队列 2状态结构（平衡二分查找树，记录与当前扫描线相交的所有线段）3双向链接边表，初始状态为S1和S2双向链接边表的拷贝

像上节计算交点一样从上向下扫描，到端点时进行判断，如果端点有关的边都来自于一个子区域划分，则不需要更新，跳过。否则需要更新该交点有关的边。普通交点，即两条边相交，就将一条边的两个半边保留不动（因为出发点没变），然后新增两个以交点为出发点的相反的两条半边作为原来两个边的twin边即可，同样处理另一条原始边。之后更新这些半边的prev和next边信息，按一个方向转着一组一组链接就行。特殊情况要考虑边穿过另一子区域端点的情况。

更新完端点和边后再去遍历边界环去更新面信息，注意外边界和空洞边界的判断区分，检查最左边点前后边的旋转角度即可。另外一张面可能有多条边界（空洞的存在），需要构建图结构来判断。

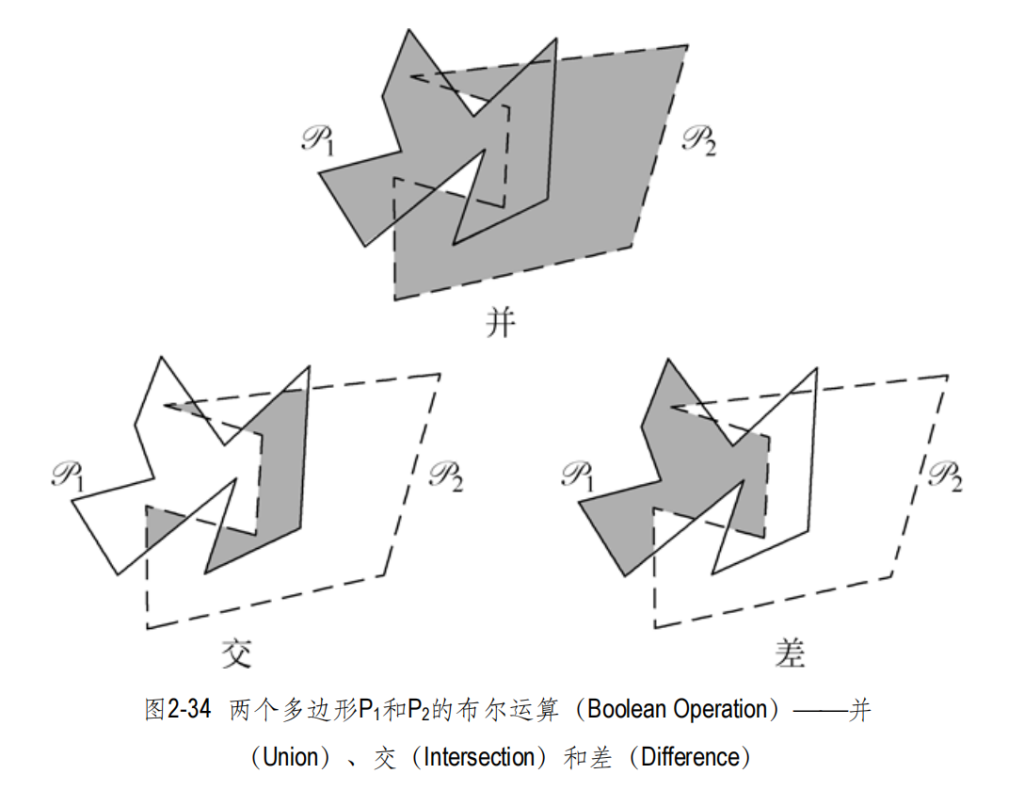

2.4布尔运算

布尔运算算是GIS软件里最基础的功能了。

布尔运算只需要在叠合计算上加一个标记即可，在边界面先做好标记P1，P2，再按实际的布尔运算（交，并，差）提取相应的面即可。

第三章多边形三角剖分

3.1看守与三角剖分

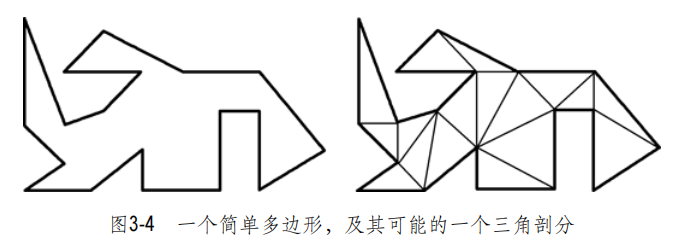

通过极大的一组互不相交的对角线，可以将一个多边形分解为多个三角形⎯⎯ 我们称之为该多边形的一个三角剖分（Triangulation）

定理 3-1 任何简单多边形都存在（至少）一个三角剖分；若其顶点数目为 n，则它的每个三角剖分都恰好包含 n - 2 个三角形。

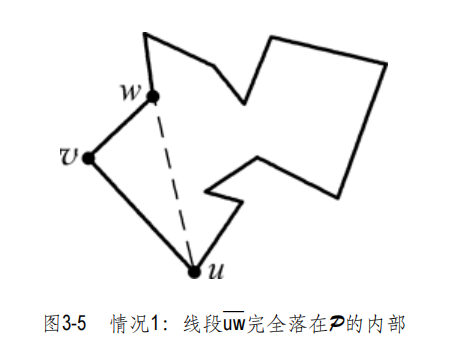

定理证明：类似递归，对当前多边形最左边的点周围两点连线，得到对角线，并考虑特殊情况。

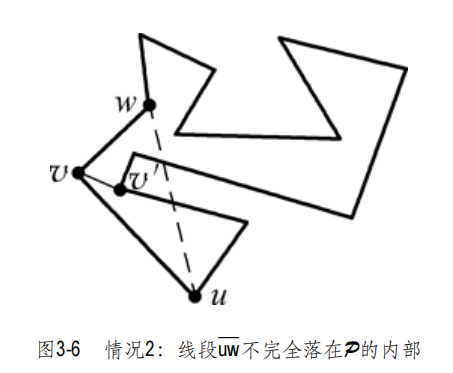

特殊情况处理：在所有这些顶点中，令v'为与—uw相距最远者。现在，联接v'和v的那条（开）线段，不可能与P的任何边相交⎯⎯否则，这条边的两个端点中，必有其一会落在这个三角形内部，而且该端点到—uw的距离要比v'更远。因此， —vv'就是一条对角线。

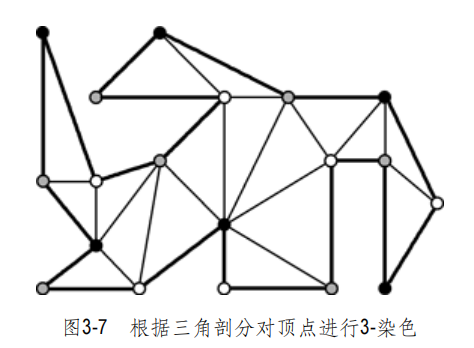

剖分后进行三染色处理，选用点数最少的那一类同色顶点，并为它们配备摄像机，则只需不超过n/3台摄像机，即可覆盖住P。

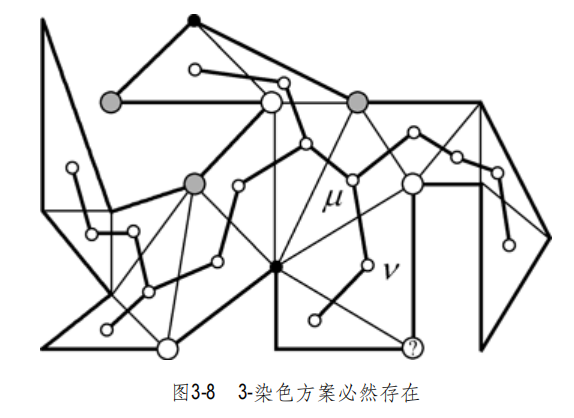

三染色可以通过DFS等遍历方法计算。三角剖分的每个三角形对应点连线，构成网络，遍历即可。

3.2 多边形的单调块划分

如果按照多边形存在三角剖分的证明过程来实现三角剖分，考虑到证明过程中存在的特殊情况（最左顶点的相邻两点连线不完全包含在多边形内），那么复杂度是O(n^2)。优化方法是将多边形先分成单调块。

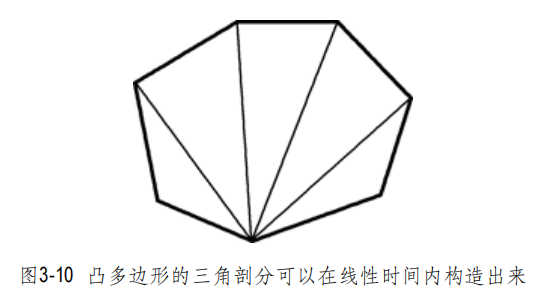

显而易见，凸多边形的三角剖分不存在上述特殊情况，因此可以从左到右依次剖分。然而不幸的是，将多边形划分为凸块的难度，与对它做三角剖分是一样的。因此，我们将把P划分为所谓的“单调块”（Monotone Piece）⎯⎯这项工作要容易得多。

我们称一个简单多边形“关于某条直线 l 单调”（Monotone with respect to a line l），如果对任何一条垂直于 l 的直线 l'，l'与该多边形的交都是连通的。换而言之，它们的交或者是一条线段，或者是一个点，也可能是空集。

好理解一点的特性是：在沿着多边形的左（右）边界，从最高顶点走向最低顶点的过程中，我们始终都是朝下方（或者水平）运动，而绝不会向上。

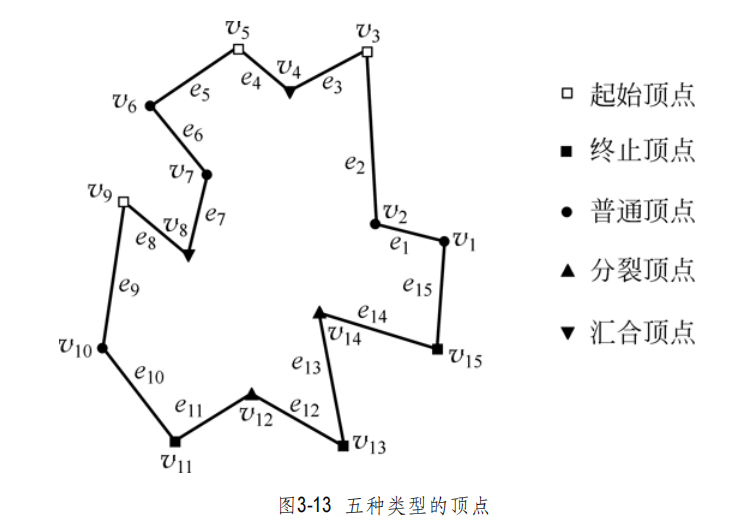

将多边形划分为单调块的方法：简单来说就是引入对角线消除拐点。具体操作无非是对分裂/汇合顶点的分情况讨论。（略）

3.3 单调多边形的三角剖分

划分为单调多边形后即可在线性时间进行三角剖分。（略）

4 线性规划：铸模制造

4.1 铸造中的几何

设P为一个三维的多面体⎯⎯也就是由多张二维小平面（Facet）围成的一个三维形体⎯⎯而且，其中有一个小平面被指定为顶面。（对于多面体的概念，我们不打算给出准确而形式化的定义。这类定义过于复杂，在这里没有必要。）我们假定，铸模的外轮廓呈立方体形状，而其内部的空洞则与P完全一致。如果将这个多面体放入到铸模中，其顶面将与铸模的顶面共面平齐⎯⎯我们假设这张平面与xy-平面平行。也就是说，若试图将P抽取出来，则在铸模的上方不会受到任何不必要部分的阻挡。

除了顶面之外，P 的其它小平面都被称作普通面（Ordinary Facet）。P 的任何一张普通面 f，都与铸模的某张小平面相对应，我们记之为^f

只通过一次平移运动，能否可以将 P 从铸模中抽取出来？我们希望对此做出判断。换而言之，我们所要判断的是：是否存在某个方向→d，使得在沿着这个方向将 P 平移至无穷远的过程中，P 与铸模体的任何部分都不会相交。需要注意的是，这里允许 P 紧贴铸模的边界运动。既然在 P 的各张小平面中，只有顶面没有和铸模接触，故移出的方向必然要朝上⎯⎯也就是说，其在 z-方向上的分量必须为正。当然，这只是移出方向应该具备的必要条件之一；关于合法的移出方向，我们还需要确定更多的限制条件。

任取P的一张普通面f。相对于铸模上与之对应的小平面^f，f可能的移出方式不外乎两种：要么与^f逐渐远离，要么紧贴^f滑动。为了更准确地表述这一限制条件，我们需要对三维空间中任意两个向量所构成的角度作出定义。我们的定义如下。考虑由这两个向量所生成的那张平面（这里假定两个向量都起自于坐标原点）；在该平面上，这两个向量可以确定出两个角度（其和为 2π），其中较小的那个，被定义为这两个向量所成的角度。现在，若将f的外法矢（Outward Normal）记作→η(f)，则沿着与→η(f)的夹角小于 90o 的任何方向的平移运动，都会受到^f的阻挡。因此，→d所应该具备的一个必要条件就是，相对于P的任何一张普通面的外法矢，→d与之所成的角度都必须至少是90° 。反过来，下面的这则引理将告诉我们，这个条件也是充分的。

引理 4-1 沿着某个方向→d通过一次平移，多面体 P 能够从其铸模中抽取出来，当且仅当相对于 P 的每一张普通面的外法矢，→d与之所成的角度都至少为 90°。引理4-1给出了合法移出方向d的充要条件。那么，应该如何将这些条件转换到我们用以表示方—向的这张平面上来呢?任取一张普通面的外法矢η=(ηx,ny，nz)。方向d =(dx,dy,1)与η所成的夹ny,角不小于90°,当且仅当d与η的点积非正。这样，由每一张普通面都可以导出如下形式的一个限制条件：

→ηxdx + →ηydy + ηz ≤ 0

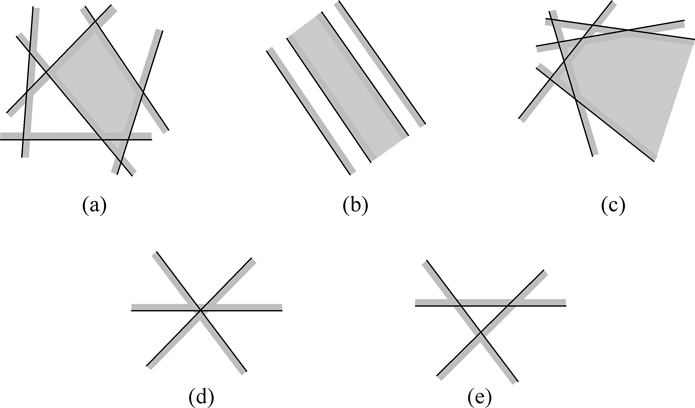

在平面z = 1 上，这样一个不等式所描述的正好是一张半平面⎯⎯也就是在平面上位于某条直线左（或右）侧的部分。这样，上述的制造问题已经转化为平面上的一个纯粹的几何问题：给定一组半平面，若它们公共的交集非空，则从其中找出一个点；若其公共交集为空，也要能够判断出来。倘若需要制造的多面体有n张小平面，则在平面上对应的问题最多要考虑n-1 张半平面（由顶面导出的那张半平面，不必考虑）。
